Ferăstrău de Panouri (Robotizată/Hibridă), HOMAG SAWTEQ S-410 flexTec
Modelul HOMAG SAWTEQ S-410 flexTec (anterior SAWTEQ B-400 flexTec) reprezintă o soluție avansată de debitare care combină puterea industrială a seriei S-410 cu automatizarea robotică. Conceptul său hibrid permite producătorilor să alterneze între producția complet automată și operarea manuală, oferind o flexibilitate de neegalat.
Specificații Tehnice Cheie (Baza Seria S-400/S-410)
Platforma S-410 este proiectată pentru performanță industrială și debitare de mare volum.
| Caracteristică | Specificație [Unitate] |
| Proiecția pânzei de ferăstrău | 110 mm (opțional 125 mm) |
| Lungime de tăiere | 3.800 mm / 4.300 mm (seria suportă până la 5.600 mm) |
| Viteză car pânză | până la 150 m/min (opțional 170 m/min) |
| Viteză împingător | până la 90 m/min |
| Motor principal (50 Hz) | 18 kW (opțional 24 kW) |
| Motor principal (60 Hz) | 21 kW (opțional 28 kW) |
| Dispozitiv unghiular | Patentat: Dispozitiv unghiular central |
| Software de control | CADmatic 5 |
| Monitor | Ecran multitouch Full HD 24" |
Funcționarea Hibridă și Robotizată (flexTec)
Designul flexTec permite utilizatorului să comute între moduri în funcție de cerințele comenzii.
1. Modul Robotizat (Automatizare "Lot Size 1")
În acest mod, mașina este proiectată tehnic pentru fabricarea automată a loturilor de o singură piesă (Lot Size 1) pe perioade lungi, fără intervenție umană.
- Eficiență Fără Operator: Funcționarea permite o producție foarte eficientă de până la 1000 de piese pe schimb (în Lot 1). Acest lucru are ca rezultat costuri unitare pe piesă extrem de reduse și rate de eroare minime.

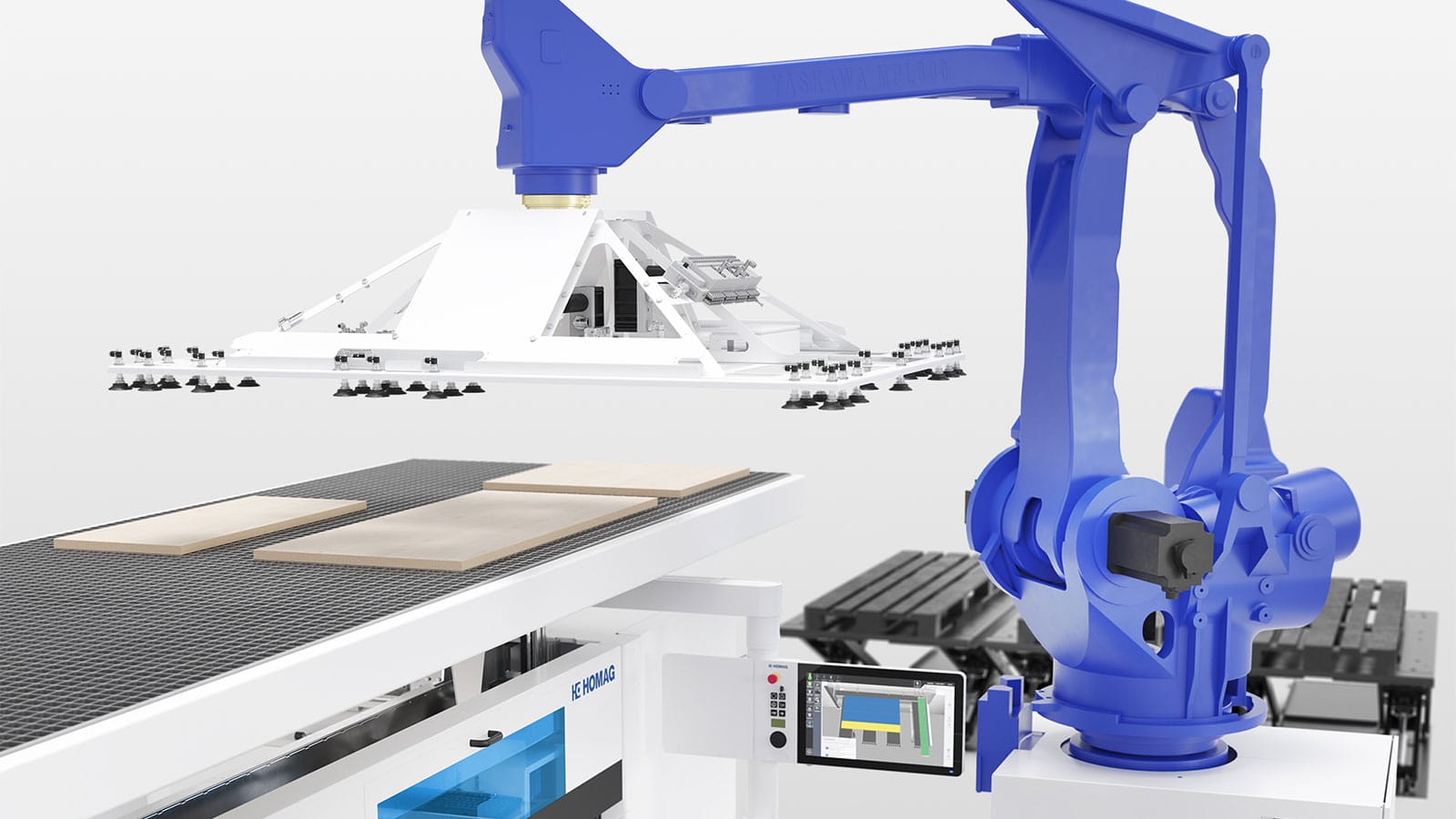

- Manipulare Robotică: Componenta principală este un robot industrial cu o traversă de aspirare special concepută, care se ocupă de manipularea completă a panourilor, fâșiilor și pieselor în mod automat și flexibil.
- Gestiunea Pieselor și Deșeurilor:
- Un opritor de piese situat deasupra presorului este utilizat de robot pentru a depozita temporar piesele care vor fi reintroduse în ciclul de tăiere.
- Etichetarea pieselor este complet automată.
- O riglă de expulzare automată (esențială pentru operarea robotului) deplasează resturile de panouri de pe masa din spate.
- Eliminarea resturilor este gestionată de un triturator robust cu roată de disc, găzduit într-o cabină de insonorizare, asigurând o operare silențioasă și curată.
2. Modul Manual (Flexibilitate Convențională)
Conceptul hibrid permite operatorului să preia controlul și să opereze fierăstrăul manual, oferind libertate totală de manipulare.
- Această flexibilitate este crucială pentru sarcini precum tăierea pachetelor (stivelor) sau debitarea panourilor subțiri și sensibile.
- Mașina utilizează mese cu pernă de aer pliabile în culoarele de acces ale robotului. În modul manual, acestea se extind pentru a crea o suprafață de lucru amplă. În modul robot, aceste mese suplimentare se pliază și închid toate culoarele, permițând robotului acces liber la linia de tăiere.
Software și Controlul Calității
Ecosistemul software completează flexibilitatea mașinii:
- Control și Operare: Software-ul CADmatic 5 oferă o operare simplă, intuitivă și ergonomică, incluzând o grafică de asistență 3D. Controlul permite, de asemenea, producția ulterioară a pieselor (re-măcinarea) în siguranță.
- Optimizare: Celula este compatibilă cu software-ul de optimizare Cut Rite pentru a crește eficiența și a reduce costurile materialelor.
- Controlul Calității (MSQ): Mașina este compatibilă cu MSQ (Messsystem Schnittqualität), un sistem de măsurare care garantează verificarea automată a calității tăieturii, asigurând producția la un standard înalt de calitate în mod constant.
