Ferăstrău de Panouri (Robotizată/Hibridă), HOMAG SAWTEQ S-400 flexTec
Modelul HOMAG SAWTEQ S-400 | S-410 flexTec (anterior SAWTEQ B-400 flexTec) este un fierăstrău de panouri de înaltă capacitate care integrează o funcționalitate hibridă unică. Acesta combină puterea seriei 400 cu automatizarea robotizată flexTec, permițând utilizatorului să aleagă între funcționarea complet automată (pentru Lot Size 1) și operarea manuală convențională (pentru pachete).
Specificații Tehnice (Baza Seria 400)
Mașina este construită pe platforma robustă a seriei 400, proiectată pentru performanță industrială:
| Caracteristică | Specificație [Unitate] |
| Proiecția pânzei de ferăstrău | 110 mm (opțional 125 mm) |
| Lungime de tăiere | 3.800 mm / 4.300 mm |
| Viteză car pânză | până la 150 m/min (opțional 170 m/min) |
| Viteză împingător | până la 90 m/min |
| Motor principal (50 Hz) | 18 kW (opțional 24 kW) |
| Motor principal (60 Hz) | 21 kW (opțional 28 kW) |
| Dispozitiv unghiular | Patentat: Dispozitiv unghiular central |
| Software de control | CADmatic 5 |
| Monitor | Ecran multitouch Full HD 24" |
Analiza Conceptului Hibrid flexTec
Valoarea unică a acestei mașini constă în capacitatea sa de a comuta între două moduri de operare distincte.
1. Modul Robotizat (Automatizare "Lot Size 1")
În modul robot, mașina este proiectată tehnic pentru fabricarea automată a loturilor de o singură piesă (Lot Size 1) pe perioade lungi, fără intervenție umană.
- Performanță: Permite o producție foarte eficientă de până la 1000 de piese pe schimb (în Lot 1).
- Eficiență: Funcționarea fără operator are ca rezultat costuri unitare pe piesă extrem de reduse și rate de eroare minime.

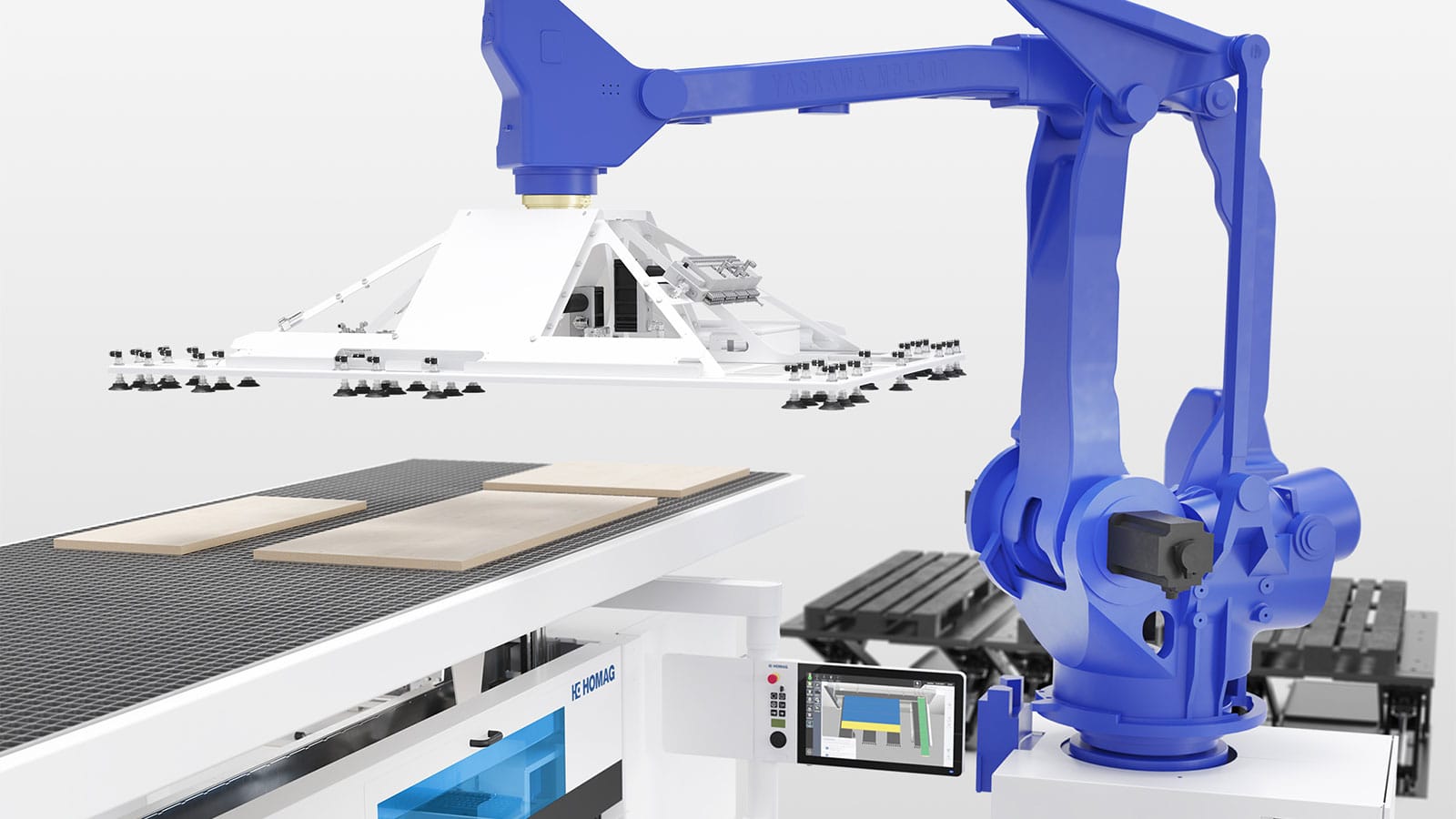

- Manipularea: Componenta principală este un robot industrial cu o traversă de aspirare special dezvoltată, care se ocupă de manipularea completă a panourilor, fâșiilor și pieselor în mod automat și flexibil.
- Buffer de Piese: Mașina utilizează un opritor de piese situat deasupra presorului, unde robotul depozitează temporar piesele pe care le va reutiliza ulterior pentru tăieri suplimentare.
- Etichetare și Evacuare Resturi: Etichetarea este complet automată. Sistemul include o riglă de expulzare automată (echipament de bază) care împinge resturile de panouri de pe masa din spate. Deșeurile sunt gestionate de un triturator robust (shredder), găzduit într-o cabină de insonorizare, conectat la un container de resturi.
2. Modul Manual (Flexibilitate Maximă)
Conceptul hibrid permite operatorului să preia controlul și să folosească fierăstrăul în mod manual, ca pe un S-400 standard. Această flexibilitate este esențială pentru sarcini pe care un robot dedicat "Lot 1" (precum S-320 flexTec) nu le poate gestiona eficient:
- Tăierea Pachetelor (Stivelor): Utilizând proiecția mare a pânzei (110/125 mm).
- Debitarea Panourilor Subțiri: Gestionarea materialelor sensibile sau foarte subțiri.
Pentru a facilita acest lucru, culoarele de acces ale robotului sunt echipate cu mese cu pernă de aer pliabile. În modul manual, acestea se extind pentru a crea o suprafață de lucru amplă și pentru a preveni deformarea materialelor subțiri. În modul robot, mesele se pliază pentru a elibera spațiul de acces al robotului.
Software și Controlul Calității
Ecosistemul software completează flexibilitatea mașinii:
- Optimizare: Celula este compatibilă cu software-ul de optimizare avansată Cut Rite, care vizează reducerea costurilor prin utilizarea eficientă a materialului.
- Controlul Calității (MSQ): Sistemul este compatibil cu MSQ (Messsystem Schnittqualität). Acest sistem de măsurare a toleranței permite verificarea automată a calității tăieturii, ajutând la producerea constantă la cel mai înalt nivel de calitate.
