Ferăstrău de Panouri (Robotizată), HOMAG SAWTEQ S-320 flexTec
În producția modernă de mobilier, eficiența se luptă adesea cu personalizarea. Celula de debitare robotizată HOMAG SAWTEQ S-320 flexTec (cunoscută anterior ca SAWTEQ B-320 flexTec sau HPS 320 flexTec) este o soluție revoluționară concepută pentru a rezolva exact această problemă.
Aceasta redefinește fluxul de piese, permițând debitarea individuală (Lot Size 1), la comandă, în condiții de fabricație de serie.
I. Avantaje și Performanță Robotizată
Punctele forte ale S-320 flexTec sunt producția complet automatizată și capacitatea de a realiza decupaje nelimitate fără intervenție manuală.
- Capacitate de Producție: Celula este proiectată pentru performanță industrială, permițând o capacitate de producție de până la 3000 de piese pe schimb.
- Automatizare Totală (Fără Operator): Mașina realizează tăieri de reprelucrare multiple în mod automat. Editarea planurilor de tăiere este extrem de flexibilă datorită tehnologiei robotice, totul realizându-se fără efort manual și fără întreruperi ale ciclului de producție.
- Eficiență în Costuri (Spațiu și Energie): Deoarece celula este optimizată pentru debitarea panourilor individuale, se elimină necesitatea stivuirii prealabile, a depozitării intermediare și a utilizării dispozitivelor de întoarcere. Rezultatul este un consum minim de energie și o amprentă la sol redusă.
- Utilizarea Materialului: Se obține o utilizare excelentă a materialelor, optimizată pentru panouri individuale.
II. Componente și Manipulare Robotizată
Inima celulei este robotul industrial care preia manipularea completă a panourilor:
- Robotul și Traversa de Aspirare: Robotul, echipat cu o cruce de sucțiune (traversă de aspirare), realizează manipularea panourilor, fâșiilor și pieselor finite în mod automat, flexibil și precis.

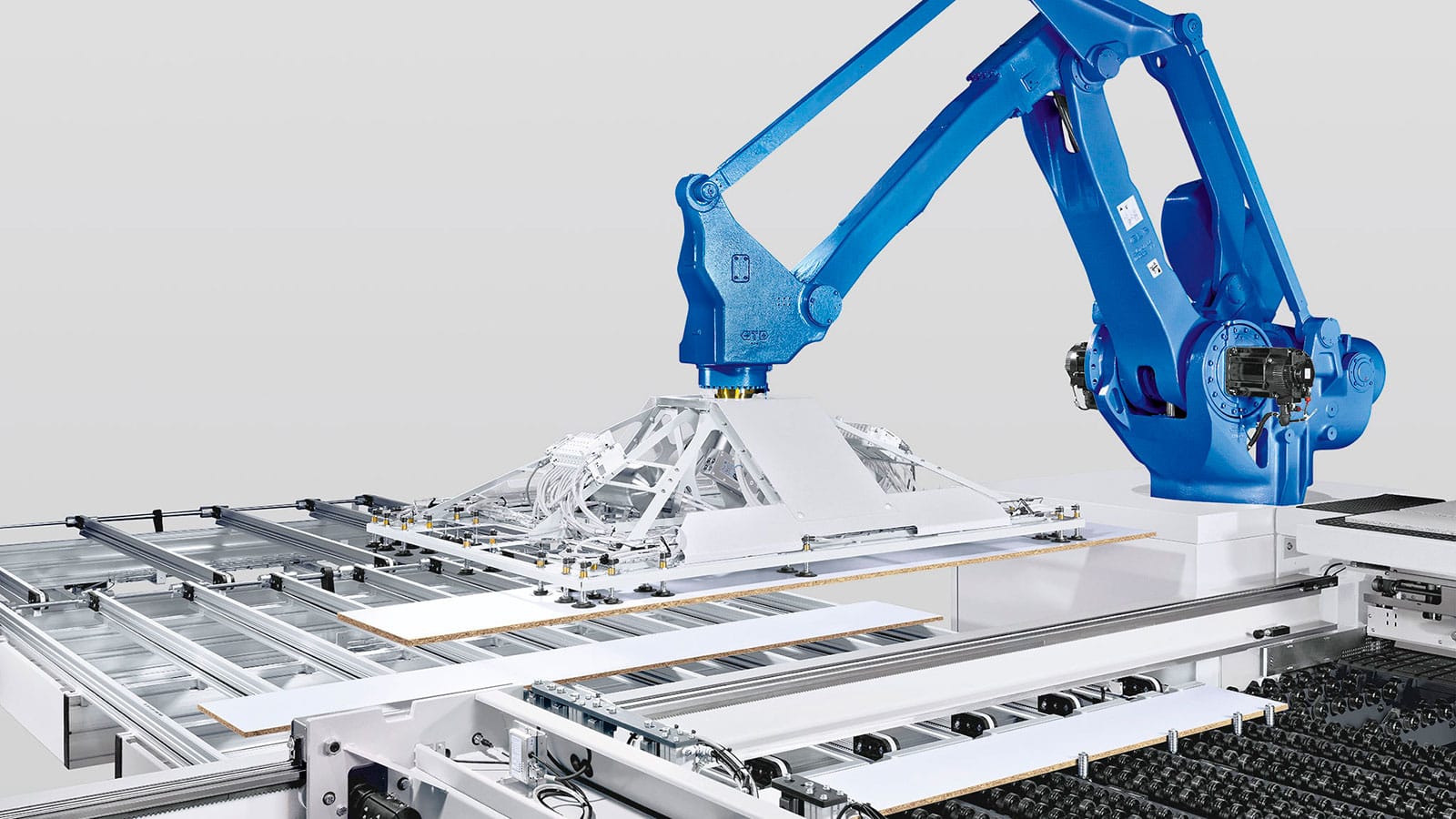

- Buffer de Piese: Robotul utilizează un buffer dedicat unde stochează temporar anumite piese specifice pentru tăieri ulterioare.

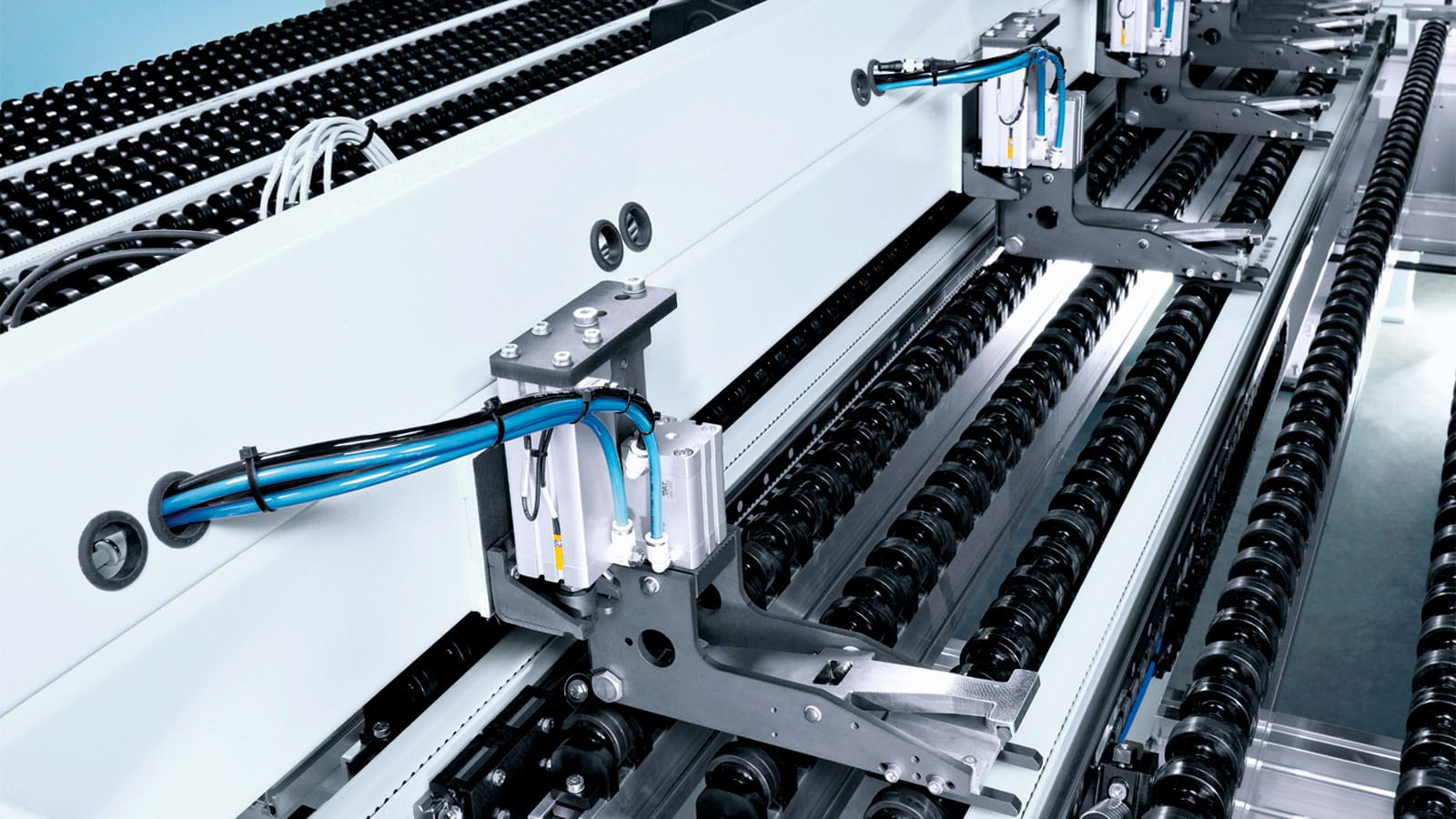

- Clești și Aliniere: Cleștile robuste poziționează automat plăcile pe linia de tăiere. Direcția de tăiere se realizează contra riglei de unghi, ceea ce previne alunecarea plăcilor.
- Evacuare și Etichetare: Dispozitivul de ieșire automat transportă toate piesele de la linia de tăiere în zona de lucru a robotului. Sistemul de etichetare automată marchează toate piesele finite. Opțional, robotul plasează piesele cu etichetarea complet automată și aliniată corect pentru prelucrările ulterioare pe CNC.
- Protecția Materialului și Curățenie: Masa mașinii include role pentru protecția materialului și tehnologia dustEx. Această combinație de duze direcționează praful și așchiile direct către sistemul de aspirație de la rigla de unghi.
III. 📋 Specificații Tehnice: SAWTEQ S-320 flexTec
| Caracteristică | Specificație [Unitate] |
| Proiecția pânzei de ferăstrău | 58 mm |
| Lungime de tăiere | 3200 / 4300 mm |
| Dimensiune panou (max.) | 3150 x 2200 mm (pentru tăiere 3200) / 4300 x 2200 mm (pentru tăiere 4300) |
| Dimensiune piesă (max. / min.) | Max. 3150 x 1300 mm / Min. 240 x 80 mm |
| Viteză car pânză | până la 150 m/min |
| Viteză împingător | până la 130 m/min |
| Motor principal (50 Hz / 60 Hz) | 6,5 kW / 8,0 kW |
| Software de operare | CADmatic 5 |
IV. Context și Integrare în Producție
SAWTEQ S-320 flexTec este ideală atât pentru uz industrial, cât și pentru ateliere meșteșugărești de mari dimensiuni. Celula poate fi încărcată printr-un sistem de depozitare orizontal (ex. HOMAG STORETEQ) sau integrată în linii de producție industriale pentru o putere și mai mare.
Această celulă reprezintă un pilon în liniile de fabricație automatizate "piesă cu piesă", un exemplu fiind implementarea sa la compania horatec din Hövelhof.
Pentru un control total al calității, S-320 flexTec poate fi integrată cu MSQ (Messsystem Schnittqualität), un sistem de măsurare pentru verificarea automată a calității tăieturii, asigurând o producție durabilă la cel mai înalt nivel.
