Ferăstrău Orizontal de Panouri, KDT, KS-843L
În industria prelucrării lemnului, creșterea volumului de producție necesită trecerea de la alimentarea manuală la soluții automatizate. KDT KS-843L este un seționator orizontal de panouri (Ferăstrău Orizontal de Panouri) conceput exact pentru acest scop. Parte a seriei de înaltă viteză KS-8, acest model se distinge prin sistemul său de încărcare posterioară automatizată, oferind un randament superior și o precizie constantă pentru fabricile de mobilă cu flux continuu.
Acest utilaj este proiectat pentru a susține condiții de lucru intense, combinând o structură mecanică robustă cu o electronică avansată pentru a asigura tăieturi curate și eficiente la viteze industriale.
Specificații Tehnice de Top (KS-843L)
Platforma KS-843L impresionează prin capacitatea sa de a gestiona formate mari și pachete groase de material, susținută de o motorizare puternică.
| Caracteristică Tehnică | Specificație (KDT KS-843L) |
| Producător | KDT Machinery |
| Tip Utilaj | Seționator cu Încărcare Posterioară (Lift) |
| Capacitate Tăiere (Max) | 4.300 x 4.300 mm |
| Înălțime Tăiere (Max) | 120 mm |
| Viteză Avans (Tăiere) | Până la 95 m/min |
| Viteză Retur (Car/Împingător) | Până la 120 m/min |
| Motor Principal | 18,5 kW (3.800 rpm) |
| Motor Incizor | 1,5 kW (5.300 rpm) |
| Capacitate Lift Spate | 4000 Kg |
Inginerie Mecanică: Robustețe și Precizie
Performanța modelului KS-843L se bazează pe o construcție gândită pentru a elimina vibrațiile, inamicul principal al calității tăierii.
1. Structura Șasiului (Bancada)
Utilajul este construit pe un șasiu din oțel de extremă robustețe. Un detaliu tehnic crucial este sudarea elementelor de suport ale bancadelor într-o formă de "inel rigid". Această arhitectură previne orice flexiune sau torsiune a structurii în timpul manipulării pachetelor grele, garantând stabilitatea necesară pentru precizie centesimală.
2. Dinamica Carului Port-Pânze

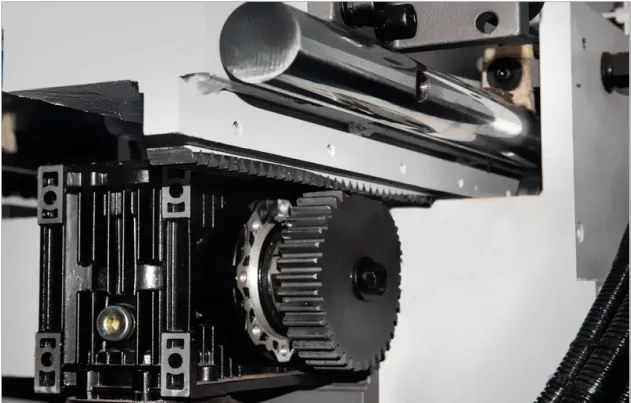

Sistemul de avans al carului utilizează un servo-motor cu cremalieră și pinion, asigurând o mișcare fluidă și rapidă (95 m/min). Pentru precizie pe axa verticală, urcarea și coborârea grupului de tăiere se realizează pe ghidaje cilindrice cu rulmenți cu ace.
- Eficiență: Un limitator automat al cursei, controlat software, ajustează mișcarea carului în funcție de lățimea panoului, eliminând timpii morți din cursele inutile.
- Proiecție Automată: Înălțimea pânzei principale se ajustează automat în funcție de grosimea pachetului de material, optimizând unghiul de atac pentru o tăiere perfectă.
3. Grupul de Tăiere și Canelare

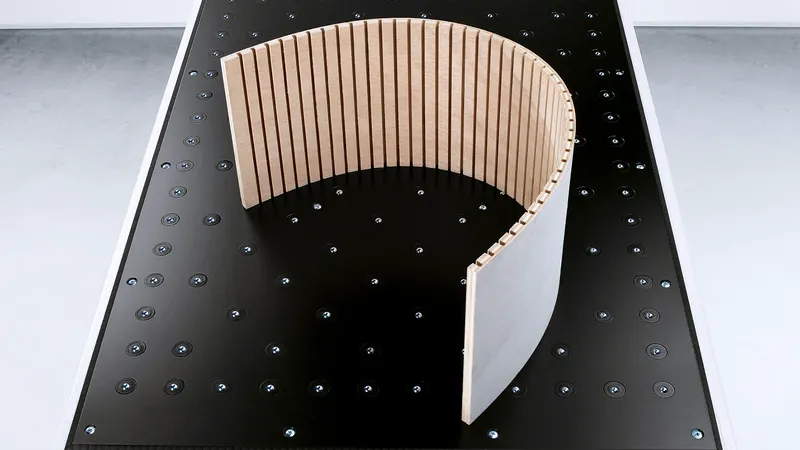

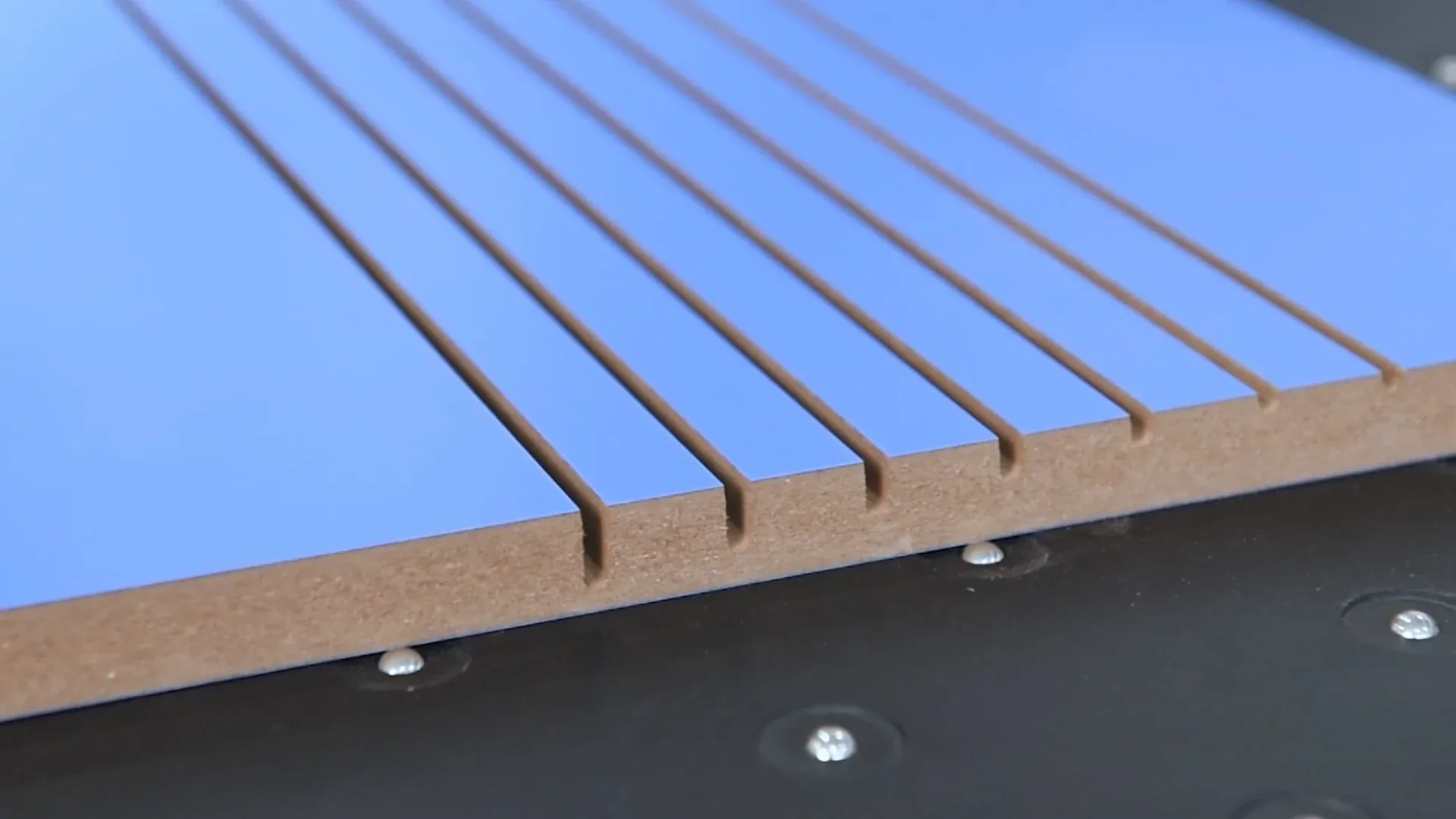

Puterea de 18,5 kW a motorului principal permite tăierea fără efort a pachetelor de 120 mm înălțime. Grupul incizor (1,5 kW) beneficiază de ajustare electronică motorizată direct de pe ecranul tactil, simplificând setările. În plus, utilajul include funcția de nutuire (canelare), cu poziționare rapidă a pânzei.
Automatizarea Manipulării Materialului
Adevăratul avantaj competitiv al modelului KS-843L este sistemul său de logistică integrată.
Platforma de Încărcare Posterioară (Lift)
Sistemul de ridicare hidraulic din spate are o capacitate de 4000 Kg și dispune de un dispozitiv de nivelare pentru o alimentare constantă. Încărcarea automată cu dublu dispozitiv de măsurare a înălțimii reduce drastic timpul de ciclu, deoarece elimină necesitatea ca împingătorul să se deplaseze până în spate pentru a măsura pachetul, optimizând fluxul de producție.
Sistemul de Prindere și Aliniere
Pentru manipularea precisă a panourilor, carul este echipat cu 12 cleme pneumatice. Acestea utilizează un design special cu "deget dublu" (double finger), oferind o priză superioară pentru pachetele de panouri.
- Aliniere Laterală: Rodela de aliniere are o cursă automată de 2000 mm și menține contactul constant cu pachetul, permițând prelucrarea pieselor foarte înguste (min. 45 x 34 mm) cu ecarisare perfectă.
- Protecție: Cele trei mese frontale sunt echipate cu pernă de aer (flotație pneumatică) și acoperite cu bachelită, facilitând alunecarea materialelor grele fără a risca zgârierea suprafețelor sensibile.
Control Software Avansat

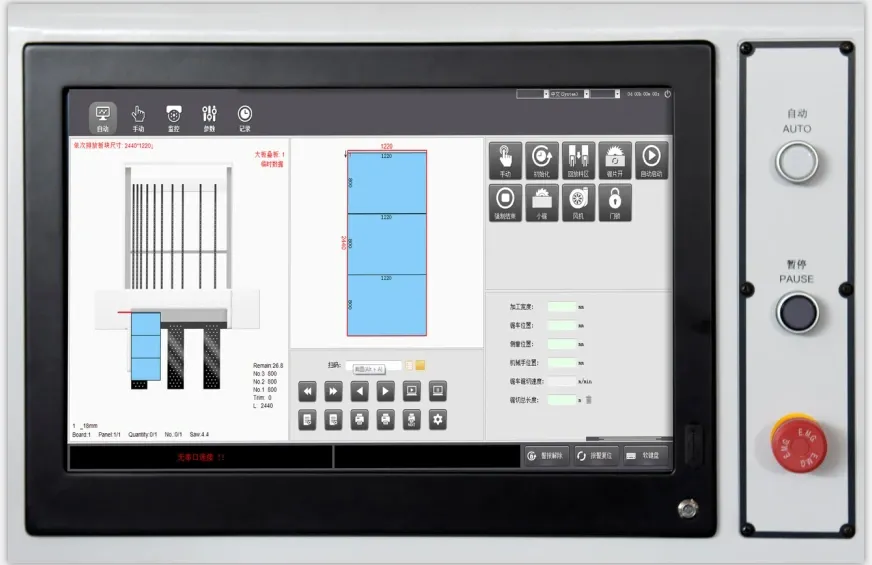

Interfața dintre operator și mașină este gestionată de un software proprietar KDT, bazat pe Windows, rulând pe un ecran LED de 17”. Acesta permite editarea directă a tiparelor de tăiere, importul fișierelor din programe de optimizare și gestionarea tăierilor complexe (liniare și transversale) printr-un proces semi-automat. Suportul pentru optimizarea geometrică (inclusiv gestionarea fibrei) asigură un randament maxim al materialului.
KDT KS-843L reprezintă o soluție matură pentru producătorii care au nevoie de volum. Combinând forța brută a motorului de 18,5 kW cu eficiența logistică a mesei elevatoare, acest utilaj transformă debitarea într-un proces continuu, rapid și precis.
