Ferăstrău Orizontal de Panouri, KDT, KS-832D

În mediile industriale unde fluxul de producție necesită flexibilitate și viteză, seționatoarele cu încărcare frontală rămân o componentă vitală. KDT KS-843D este un seționator orizontal de panouri (Ferăstrău Orizontal de Panouri) de înaltă performanță, proiectat pentru a livra rezultate constante în regim de lucru intensiv.

Acest model se distinge prin combinarea unei capacități mari de tăiere (pachete de 120 mm) cu o dinamică superioară a carului pânzei, fiind construit pe un șasiu extrem de rigid pentru a elimina vibrațiile.

Specificații Tehnice Cheie (KS-843D)

Platforma KS-843D este configurată pentru a maximiza randamentul în debitarea pachetelor de panouri.

Analiza Ingineriei Mecanice: Structură și Mișcare

Performanța industrială a modelului KS-843D se bazează pe o fundație mecanică solidă și pe sisteme de mișcare de precizie.

1. Șasiul Rigid "Inelar"

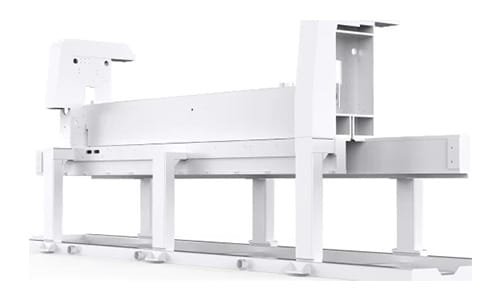

Precizia tăierii începe de la bază. KS-843D dispune de un șasiu din oțel de extremă robustețe. Inovația constă în sudarea celor două elemente de suport ale bancadelor sub forma unui "inel foarte rigid". Această geometrie structurală previne orice flexiune sau torsiune a mașinii sub greutatea pachetelor masive de panouri, garantând menținerea preciziei în timp și calitatea constantă a tăierii.

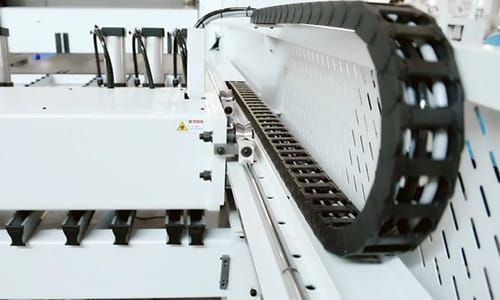

2. Dinamica Carului Port-Pânze

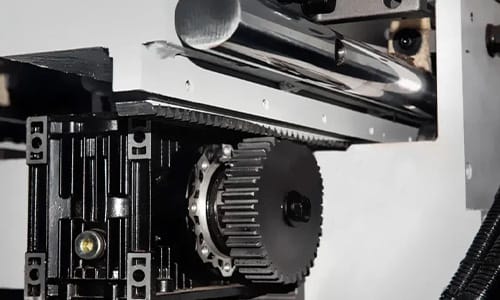

Sistemul de avans al carului este proiectat pentru fluiditate și viteză. Acesta utilizează un servo-motor cu pinion și cremalieră, o soluție care asigură o mișcare extrem de lină și elimină vibrațiile periculoase care ar putea afecta marginea tăiată.

• Precizie Verticală: Urcarea și coborârea grupului de tăiere se realizează pe ghidaje cilindrice cu rulmenți cu ace, garantând o precizie centesimală.
• Eficiență: Un limitator automat al cursei, controlat de programul de tăiere, optimizează mișcarea carului, eliminând timpii morți din cursele inutile.
• Proiecție Automată: Înălțimea pânzei principale se ajustează automat în funcție de grosimea pachetului, asigurând unghiul optim de atac.

3. Grupul de Tăiere și Incizorul

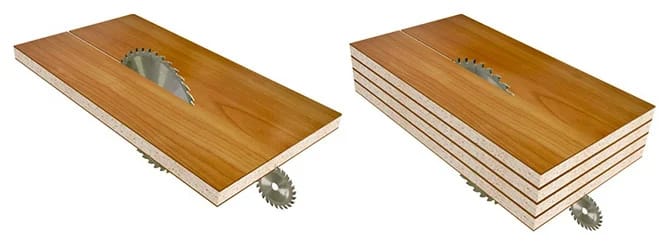

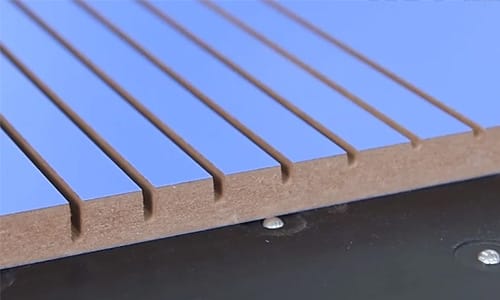

Motorul principal de 15 kW (20 CP) oferă cuplul necesar pentru a tăia pachete dense de până la 120 mm. Grupul incizor (1,5 kW) beneficiază de ajustare electronică motorizată, controlabilă direct de pe ecranul tactil, simplificând procesul de configurare. De asemenea, funcția de nutuire (ranurare) este inclusă, cu poziționare rapidă a pânzei.

Manipulare și Control Avansat

KS-843D este echipat pentru a gestiona materialul cu grijă și precizie, reducând erorile operatorului.

Sistemul de Prindere și Aliniere

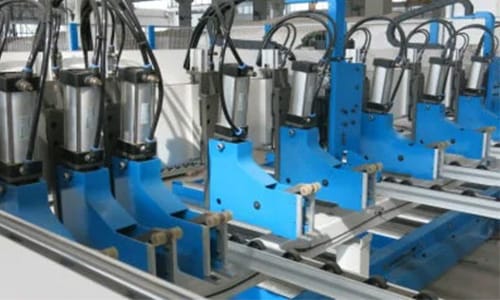

Carul de mare viteză este echipat cu 10 cleme pneumatice. Acestea utilizează un design special cu "deget dublu" (double finger), conceput pentru producția de volum mare, asigurând o priză fermă și stabilă a pachetelor multiple de panouri.

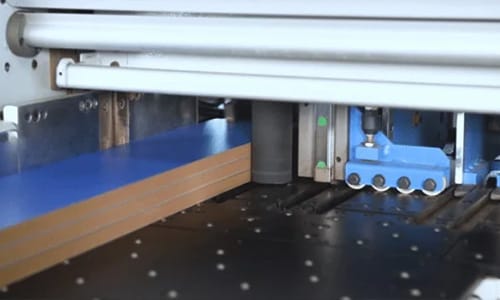

• Aliniere Perfectă: Utilajul dispune de un Aliniator Lateral Dublu de Precizie, cu role duble (față/spate) și o cursă automată de 2500 mm. Acesta garantează ecarisarea perfectă, permițând prelucrarea pieselor foarte înguste (minim 45 x 34 mm).

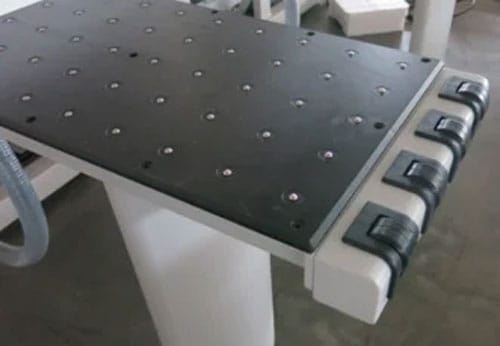

Mese cu Pernă de Aer

Pentru a facilita manipularea, mașina este dotată cu patru mese de lucru frontale. Acestea sunt fabricate din oțel ranforsat, acoperite cu bachelită și echipate cu sistem de flotație pneumatică (pernă de aer), prevenind deteriorarea suprafețelor sensibile în timpul încărcării și descărcării.

Software de Control

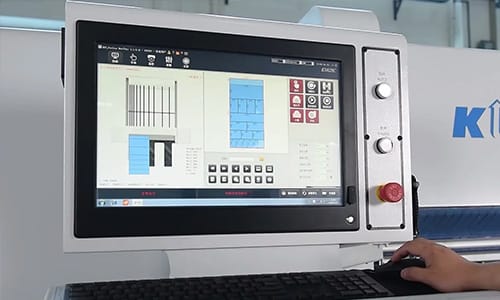

Gestionarea se face prin software-ul KDT Computer Control (bazat pe Windows), operat printr-un ecran LED de 17”. Acesta oferă funcționalități avansate, precum editarea directă a tiparelor, importul programelor de optimizare și suport pentru optimizarea geometrică cu respectarea fibrei (vetă), esențială pentru mobilierul estetic.

KDT KS-843D este o soluție industrială matură pentru încărcarea frontală. Oferă combinația ideală de putere (motor 20 CP), capacitate (tăiere 120 mm) și precizie structurală, fiind un "cal de povară" fiabil pentru fabricile de mobilă care necesită viteză și calitate constantă.
