Centru de Prelucrare CNC, FORMAT4, profit H, H08 21.31

Centrul de prelucrare CNC profit H08 de la Format4 este o soluție robustă și de înaltă performanță, concepută special pentru aplicații profesionale de nesting, care maximizează productivitatea în spații compacte.

Format4, un brand premium al Gruop Felder, este recunoscut pentru expertiza sa de neegalat și pentru respectarea celor mai exigente standarde ale utilizatorilor profesioniști încă din 2001, oferind soluții inovatoare cu un confort operațional maxim și o productivitate totală. Modelul profit H08 21.31 este un exemplu cheie al acestei serii, remarcându-se prin eficiența sa datorată automatizării și prin necesitatea unui spațiu minim de instalare (small footprint).

Construcție și Caracteristici Cheie

Profit H08 este un centru CNC rentabil și versatil, care convinge prin precizia maximă și productivitatea sa impresionantă la prelucrarea diverselor materiale.

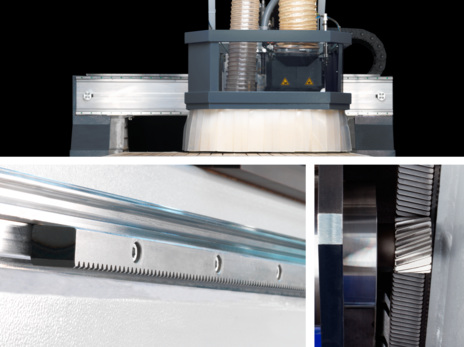

1. Design de tip Gantry: Mașina are un design de portal cu o acționare "Gantry" dublă, pe ambele părți. Acest design garantează precizie și repetabilitate maxime. Acționarea cu pinion și cremalieră pe axele X și Y asigură viteze de deplasare ridicate, rezultând în timpi de procesare și schimbare a sculelor extrem de scurți.
2. Ax Principal: Axul principal este echipat cu un motor de 12 kW pentru a obține rezultate perfecte și fără așchii. În funcție de serie, puterea motorului poate fi de 10, 12 sau 15 kW, atingând până la 24.000 rpm, și este controlat de un invertor. Prinderea sculei se realizează automat prin intermediul sistemului HSK F63.
3. Ghidaje și Precizie: Ghidajele liniare duble asigură o ghidare verticală de înaltă precizie. Motorul principal este poziționat utilizând șuruburi cu bile rectificate, garantând o mișcare fluidă și exactă.

Managementul Materialelor și Zona de Lucru (Nesting)

Principalul obiectiv al modelului profit H08 21.31 este nestingul eficient.

1. Masă matricială pentru Nesting: Mașina utilizează o masă matricială din rășină fenolică, optimizată pentru un nesting perfect. Rășina fenolică este un material non-coroziv, care nu este afectat de dilatarea sau contracția cauzată de căldură sau frig, garantând astfel o precizie constantă. Geometria optimizată a grilei permite un suport complet pentru piese de toate formele și dimensiunile, asigurând poziționarea lor exactă.
2. Smart Zoning: Această caracteristică permite gestionarea inteligentă a vidului. Unitatea de control a vidului (smart zoning vacuum control) permite comutarea zonelor de vid în mod complet automat sau manual, activându-se în funcție de dimensiunea piesei. Zonele de vid pot fi alocate flexibil pentru a maximiza forța de prindere.
3. Formate de Panouri: Smart Zoning facilitează prelucrarea rapidă a diverselor formate comune de panouri, inclusiv 3090 mm x 2100 mm (7"x10"), 3090 mm x 1530 mm (5"x10") și 2500 mm x 1250 mm (4"x8").
4. Automatizarea Modelului 21.31: Modelul profit H08 21.31, în special, este oferit cu un pachet de automatizare care include o unitate de descărcare. Unitatea de descărcare automată cu împingător electromotor pentru piesele finite permite cicluri de procesare mai scurte, crescând astfel productivitatea și randamentul.

Componente de Lucru și Sisteme de Unelte

Flexibilitatea este asigurată prin configurații modurale și un management eficient al sculelor.

• Cap de găurire: În versiunea sa de bază, profit H08 este completat cu un cap de găurire cu 8 axuri. Opțiunile pentru capul de găurire includ DH 8, DH 12 (12 axuri verticale) sau DH 16 (12 verticale, 4 orizontale și 2 pânze de ferăstrău). Aceste motoare funcționează cu invertor până la 6.000 rpm.
• Magazie de scule: Modelul profit H08 21.31 dispune de o magazie de scule liniară cu un design generos, care oferă spațiu pentru schimbarea automată și stocarea convenabilă a unităților suplimentare. Opțiunile de magazie pot avea 8, 11 sau 15 poziții pe partea laterală a șasiului mașinii.

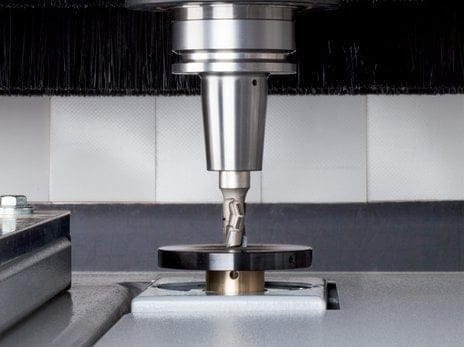

• Măsurarea sculelor: Un sistem automat de măsurare a lungimii sculei salvează parametrul fiecărei unelte cu o precizie de o sutime de milimetru în baza de date.
• Prelucrarea diverselor materiale: Deși este axat pe lemn, centrul CNC este optimizat și pentru prelucrarea materialelor plastice, cum ar fi Plexiglas de până la 40 mm grosime, permițând o prelucrare precisă, eficientă și fără tensiuni. Este, de asemenea, eficient cu materiale imprimate, cum ar fi display-urile, și permite chiar gravarea materialelor precum Alucobond cu echipamente speciale.
• Unitate de agregat (Opțional): H08 21.31 oferă opțional o interfață de agregat cu poziție fixă, care poate fi rotită manual la 90° pentru a prelucra în toate direcțiile de tăiere.

Control și Software: Programare Intuitivă

Software-ul Format4 este conceput pentru o programare simplă, adesea descrisă ca "Desenare = Programare".

• Software F4®Solutions/Woodflash: Soluția Format4 oferă un pachet software fiabil și complet, dezvoltat special pentru centrul de prelucrare. Sunt disponibile două variante de control: "Compact-control" (permite executarea codurilor ISO și a programelor Woodflash din soluții software externe) și "Woodflash-control" (soluția internă Felder pentru programare simplă și eficientă, automatizare ridicată și conectare la coduri de bare).
• Unitate operativă și siguranță: Conceptul de siguranță al Format4 include unitatea operativă a centrului CNC. Un senzor de lumină monitorizează accesul în zona de pericol, iar un comutator de oprire de urgență permite întreruperea imediată a programului în curs.

Extracție și Întreținere pentru Durabilitate Maximă

Pentru a garanta un mediu de lucru curat și o durată de viață lungă a echipamentului, au fost implementate soluții avansate.

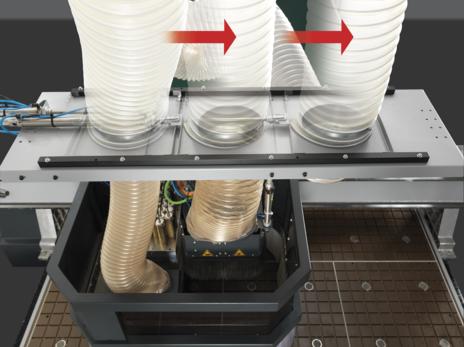

• Extracție controlată: Conexiunile de extracție controlate automat comută capacitatea totală de extracție între capul de găurire și axul principal, în funcție de unealta utilizată. Opțiunea unității de împingere poate controla o a treia poziție de extracție pentru a curăța praful de pe masă.
• Protecție suplimentară: Pentru condiții de operare extreme sau prelucrarea materialelor foarte prăfoase, se poate adăuga o etanșare suplimentară pe cărucioarele de ghidare și pe ghidajele liniare, protejate cu capace de alamă, garantând o durată de viață considerabil mai mare.
• Servicii personalizate: Se oferă pachete de întreținere personalizate pentru a asigura disponibilitatea permanentă și precizia constantă a mașinii, incluzând revizia componentelor electrice, pneumatice și mecanice, precum și a caracteristicilor de siguranță. FORMAT4 oferă, de asemenea, un serviciu post-vânzare complet și asistență telefonică gratuită.
