Centru de Prelucrare CNC cu 5 Axe, FORMAT4, profit H, H500R

O soluție de înaltă performanță pentru atelierele universale, unde prelucrarea individuală a componentelor complexe este esențială, garantând rezultate impecabile indiferent de material.

Centrul de prelucrare CNC pe 5 axe FORMAT4 profit H500R este un echipament de înaltă performanță, conceput pentru fabricarea de componente cu o precizie fără limite și o flexibilitate creativă de neegalat. Este special relevant pentru atelierele universale unde procesarea individuală a diverselor materiale este cheia succesului. Format4, marca premium a Grupului Felder, garantează soluții inovatoare și de înaltă calitate pentru cele mai înalte exigențe ale utilizatorilor profesioniști încă din 2001.

Inovație și Design pe 5 Axe

Modelul profit H500R introduce cea mai actuală tehnologie CNC pe 5 axe la un nivel de investiție gestionabil, garantând o creativitate nelimitată și, în același timp, reducând costurile inițiale și ulterioare pentru agregate și scule speciale.

1. Ax Principal pe 5 Axe: Inima modelului H500R este puternicul său ax pe 5 axe, capabil să frezeze, să găurească și să taie în orice unghi cu rezultate excelente. Motorul are o putere de 12 kW (opțional 15 kW), atinge până la 24.000 rpm și dispune de un sistem de răcire cu lichid și rulmenți ceramici pentru precizie durabilă. Un sistem de blocare mecanică a axelor C și A prelungește durata de viață a axului și îmbunătățește finisajul suprafeței.
2. Purtător de Agregate: Purtătorul de agregate încorporează două axe Z controlate CNC, care permit utilizarea alternantă rapidă a capului de găurire și a axului principal. Distanța de mișcare a axelor Z este de 500 mm, permițând utilizarea de scule mai lungi chiar și pe piese mai groase.
3. Construcția Mașinii: Designul complet restructurat al modelului H500R etalează dinamism și tehnologie de vârf. Poziționarea pe axa X se realizează printr-un angrenaj cu cremalieră și pinion, care garantează precizie la viteză maximă, în timp ce axele Y și Z sunt poziționate prin șuruburi cu bile rectificate.

Managementul Piesei: Console Inteligente și Poziționare LED

H500R utilizează un sistem de console proiectat pentru flexibilitate maximă, esențial în fabricarea componentelor pentru uși și ferestre.

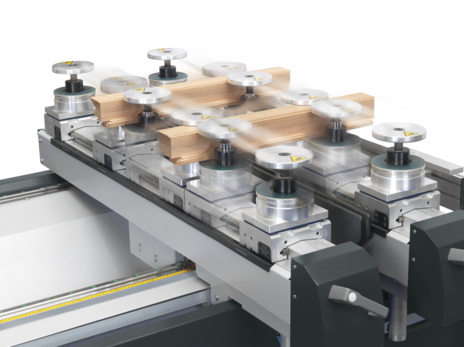

• Console "s-motion": Consolele "s-motion" complet automate facilitează procesarea rapidă și de calitate superioară a componentelor. Zona de lucru poate fi echipată cu 6 sau 8 console.

• lightPos (Poziționare LED): Acest sistem revoluționar utilizează peste 6.000 de LED-uri pentru a indica vizual, rapid și precis dimensiunea, poziția și orientarea ventuzelor de vid și a consolelor, cu precizie milimetrică. Un sistem sofisticat de management al culorilor afișează fiecare tip de ventuză și orientarea sa. LED-uri RGB de-a lungul axelor X și Y vizualizează poziția și dimensiunea piesei, precum și starea procesării.

• Managementul Vidului: Mașina dispune de ventuze de vid de 100 mm înălțime și de un sistem de vid cu circuit dublu, fără furtunuri. Acest sistem asigură blocarea dispozitivelor de prindere înainte de poziționarea piesei, crescând considerabil fiabilitatea procesului.

Capacitate Extinsă de Scule și Performanță în Găurire

H500R este proiectat pentru intervenție manuală minimă și capacitate maximă de scule.

• Cap de Găurire: Unitatea de găurire dispune de 18 axuri (12 verticale, 6 orizontale) și o pânză de canelare integrată pe axa X, cu motor controlat de invertor până la 7.500 rpm, capabil să acopere întregul câmp de lucru.
• Schimbătoare de Scule: O magazie de scule rotativă cu 24 de poziții se deplasează împreună cu axa X, minimizând timpii de schimbare. Aceasta este completată de o magazie liniară cu 12 poziții, protejată împotriva prafului și așchiilor.
• Măsurarea Sculelor: Un sistem automat determină lungimea sculei cu o precizie de o sutime de milimetru, eliminând erorile de măsurare manuală.

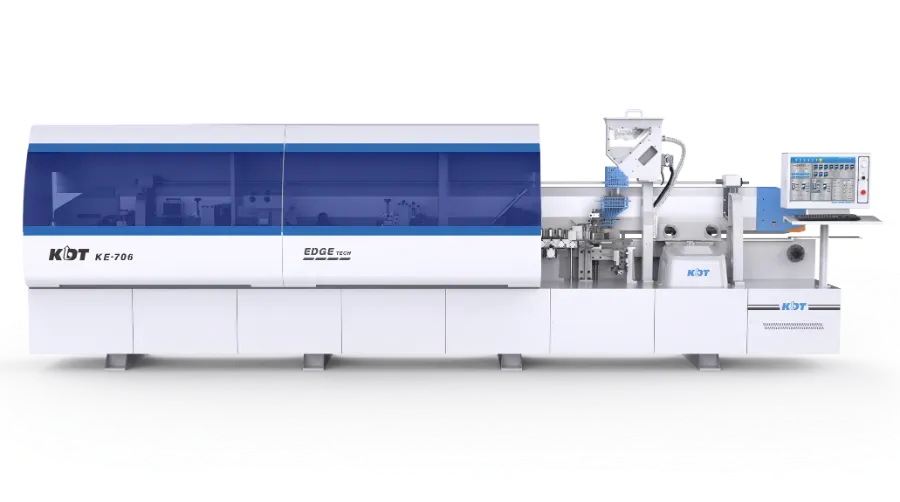

KDT KE-706B: Mașină de Cant cu Control CNC | Mobilier360

Descoperă mașina de cant KDT KE-706B cu control CNC. Reglaje automate, precizie “Fine Control” și finisaje perfecte. Ideală pentru ateliere moderne!

Mobilier360.roMariangela Diaz

Software, Control și Siguranță: Ecosistemul Smart Manufacturing

Format4 profit H500R se integrează complet în filosofia de producție inteligentă.

• Software F4® Integrate: Este soluția software CNC de la Format4 pentru cele mai înalte exigențe, incluzând biblioteca de scule (F4Toolbox), programarea (F4Create cu CAD/CAM) și controlul operațional (F4Operate) într-o interfață unică, bazată pe G-Code.
• Control și Simulare: Controlul se bazează pe un ecran tactil intuitiv de 24 de inci. Un simulator 3D permite calculul precis al timpilor de prelucrare și realizează verificarea coliziunilor pentru a garanta siguranța operațională.
• Concepte de Siguranță: Clientul poate alege liber conceptul de siguranță (barieră de lumină, covoraș de contact, bare de protecție). Mașina include sistemul PCS® (Preventive Contact System), un dispozitiv de siguranță fără contact, cu activare ultra-rapidă.
• Indicator de Stare: Un sistem de iluminare inovator folosește culori schimbătoare pentru a afișa diversele stări ale mașinii.

Eficiență Logistică și Mentenanță Automatizată

• Transportor de Așchii: Un transportor de așchii în zona de operare asigură un atelier curat, eliminând resturile și așchiile în exces.
• Extracție: Hota de extracție controlată prin poziție se ajustează automat la înălțimea piesei, reducând emisiile de praf și zgomot.
• Lubrifiere Centralizată: Un sistem automat și centralizat aplică lubrifiere ghidajelor și șuruburilor după un timp prestabilit, asigurând întreținere redusă și disponibilitate constantă.

Dimensiuni de Lucru:

profit H500 16.38: X= 3740 mm; Y= 1505 mm.

profit H500 16.56: X= 5540 mm; Y= 1505 mm.

Înălțime de trecere Z (de la consolă): 350 mm.

• Servicii: Format4 oferă pachete complete de întreținere personalizată, un serviciu de asistență telefonică gratuit și condiții speciale pentru software, training și piese de schimb.
